Laserové rezanie
CO₂ a vláknové laserové systémy pre hrany bez otrepu a rozmerovú presnosť ±0,05 mm na oceli, hliníku a medi.

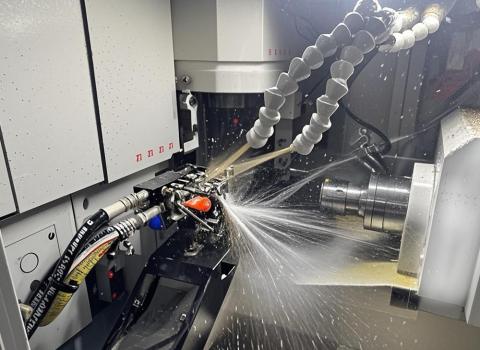

Presné obrábanie využíva počítačom numerické riadenie (CNC) stroje na rezanie, frézovanie a vŕtanie kovových alebo nekovových materiálov. Umožňuje výrobu zložitých povrchov a vysoko presných dielov s vysokou mierou automatizácie, presnosti a efektívnosti.
1Scéna
5-osové obrábacie centrá
2Scéna
4-osové obrábacie centrá
2Scéna

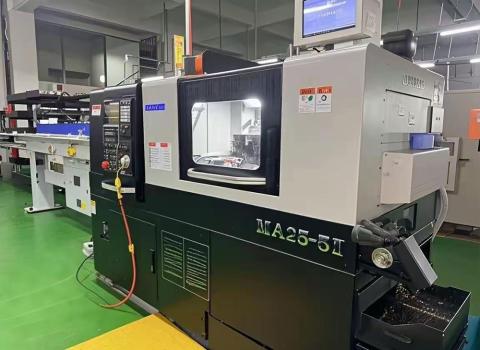

CNC sústruhy
11Scéna
CNC
| Špecifikácia zariadenia | |
| 5-osové obrábacie centrá | φ2-φ26 |
| 4-osové obrábacie centrá | φ2-φ20 |
| CNC sústruhy | φ200 |
| CNC | 2050mmX500mmX400mm |
| 5-stenové CNC centrá | 1000mmX500mmX400mm |
Presné plechové výrobky sú vyrobené komponenty vyrobené z tenkých kovových plechov — typicky 0,5 mm až 20 mm hrubých — prostredníctvom kontrolovaných výrobných procesov vrátane laserového rezania, CNC dierovania, lisovania brzdením, zvárania a povrchovej úpravy. Termín "presnosť" označuje prísne rozmerové tolerancie (bežne ±0,05 mm až ±0,1 mm), konzistentnú opakovateľnosť a čistú kvalitu povrchu, od ktorej závisia procesy následnej montáže.
V Zhejiang Jiafeng vyrábame Presné plechové výrobky pomocou 5-osových obrábacích centier, CNC sústruhov a viacosových frézovacích zariadení, čo umožňuje zložité geometrie, ktoré konvenčná výroba nedokáže dosiahnuť. Každý produkt opúšťa našu továreň certifikovaný a pripravený na integráciu.
Výber správneho materiálu je najdôležitejším rozhodnutím pri presnej výrobe plechu. Nasledujúca tabuľka porovnáva najčastejšie spracované materiály, ktoré spracovávame, aby vám pomohla zosúladiť mechanické požiadavky s vašou aplikáciou.
| Materiál | Pevnosť v ťahu | Odolnosť voči korózii | Hmotnosť | Typický povrch | Najlepšie pre |
|---|---|---|---|---|---|
| Stainless Steel 304 | 515–720 MPa | Výborne | Heavy | Štetené, vyleštené, pasivované | Potravinové vybavenie, zdravotníctvo, výbehy |
| Stainless Steel 316 | 485–690 MPA | Superior (Mo pridaný) | Heavy | Elektroleštené, štetné | Námorníctvo, chemické, farmaceutické |
| Studeno valcovaná oceľ (SPCC) | 270–370 MPa | Nízke (potrebuje povrchovú úpravu) | Heavy | Práškový lak, maľovanie, galvanizácia | Konštrukčné panely, podvozok, držiaky |
| Pozinkovaná oceľ (GI) | 270–370 MPa | Dobre | Heavy | Práškový lak, základný náter | Vonkajšie kryty, komponenty HVAC |
| Aluminium 5052 | 195–260 MPA | Veľmi dobre | Svetlo | Anodizovanie, práškový lak | Letecké panely, elektronika, doprava |
| Aluminium 6061 | 276–310 MPa | Dobre | Svetlo | Anodizovanie, číry lak | Obrábané konštrukčné časti, chladiče |
| Copper C110 | 220–250 MPa | Mierny | Heavy | Cínové pokovovanie, pasivácia | Zbernice, elektrické kontakty, výmenníky tepla |
* Hodnoty sú indikatívne rozsahy; Konečné špecifikácie závisia od hrúbky, popúšťania a spôsobu spracovania.

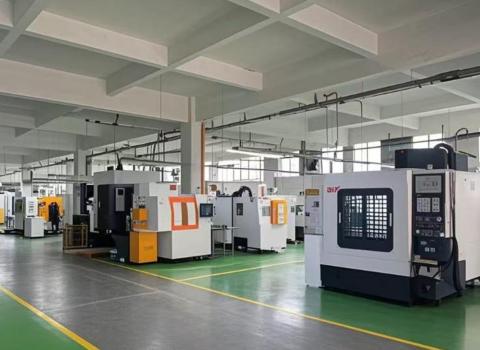

Jiafeng prevádzkuje modernú CNC dielňu špeciálne navrhnutú pre Presné plechové výrobky. Nižšie je technický prehľad našich kľúčových zariadení s dosiahnuteľnými rozsahmi tolerancií.
| Typ vybavenia | Qty | Pracovná strelnica | Pozičná tolerancia | Vhodné materiály |
|---|---|---|---|---|
| 5-osové obrábacie centrum | 1 | φ2 – φ26 mm | ±0,005 mm | Oceľ, hliník, meď, titán |
| 4-osové obrábacie centrum | 2 | φ2 – φ20 mm | ±0,008 mm | Oceľ, hliník, plasty |
| CNC sústruh | 2 | Až do φ200 mm | ±0,01 mm | Oceľ, nehrdzavejúca oceľ, hliník |
| CNC frézovacie centrum | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Všetky kovy, kompozity |
| 5-stenový CNC stred | — | 1000 × 500 × 400 mm | ±0,01 mm | Oceľ, hliník, Invar |
| Rezanie vláknovým laserom | — | Až 20 mm oceľ | ±0,05 mm | Uhlíková oceľ, SS, hliník, meď |
| CNC lisovacia brzda | — | Dĺžka až 3200 mm | ±0,3° ohybový uhol | Oceľ, hliník, pozinkované |
Uvedené tolerancie sú dosiahnuteľné za normálnych výrobných podmienok. Pre kritické aplikácie sú k dispozícii prísnejšie tolerancie na požiadanie.
Správna povrchová úprava predlžuje životnosť produktu, spĺňa regulačné požiadavky a poskytuje vám Presné plechové výrobky Vzhľad, ktorý váš trh vyžaduje.
| Typ povrchovej úpravy | Proces | Hrúbka (μm) | Ochrana proti korózii | Farebné možnosti | Bežné aplikácie |
|---|---|---|---|---|---|
| Práškové lakovanie | Elektrostatický sprej + vytvrdzovanie v rúre | 60–120 | ★★★★☆ | RAL / custom | Kryty, skrinky, šasi |
| Elodovanie (typ II) | Elektrochemická oxidácia | 5–25 | ★★★☆☆ | Číra, čierna, zlatá, na mieru | Hliníkové kryty, panely |
| Tvrdé eloxovanie (typ III) | Vysokoprúdové anizovanie | 25–80 | ★★★★★ | Prirodzené, čierne | Letectvo, obrana, opotrebiteľné povrchy |
| Zinkové pokovovanie | Galvanické pokovovanie | 5–25 | ★★★☆☆ | Číry, žltý chromát | Spojovacie prvky, držiaky, spojky |
| Bezelektrónový nikel | Chemická depozícia | 5–50 | ★★★★☆ | Jasné striebro | Presné diely, EMC tienenie |
| Pasivácia | Kyselinový kúpeľ (citrónový / dusičný) | — | ★★★★★ | Natural SS | Lekárske, potravinárske diely SS |
| Kefovanie + číry lak | Brúsny pás + lak | 5–15 | ★★☆☆☆ | Prírodný / satén | Spotrebná elektronika, dekoratívne panely |
★ Hodnotenia ukazujú relatívnu úroveň ochrany proti korózii za rovnakých podmienok expozície. Skutočný výkon závisí od základného materiálu a prevádzkového prostredia.
Štruktúrovaný, zdokumentovaný pracovný postup zabezpečuje, že každá objednávka – od jedného prototypu až po 100 000 kusov – spĺňa špecifikácie a je dodaná načas.
Naše výrobné schopnosti pokrývajú široké spektrum sektorov, kde sú rozmerová presnosť, spoľahlivosť a kvalita povrchu nevyhnutné.
| Priemysel | Relevantné normy | Typické typy produktov |
|---|---|---|
| Elektronika / Telekomunikácie | IPC-A-600, RoHS, REACH | Šasi, EMC tienenia, plošné spoje, racky |
| Lekárske prístroje | ISO 13485, FDA 21 CFR | Puzdrá chirurgického vybavenia, sterilné nosiče, prístrojové panely |
| Automobilový priemysel | IATF 16949, PPAP | Držiaky, tepelné štíty, batériové kryty, konštrukčné rámy |
| Letecký priemysel | AS9100, NADCAP | Štrukčné panely, prístupové dvere, potrubie, konzoly |
| Energia / Moc | IEC 61439, UL 508A | Skrinky rozvádzačov, puzdrá meničov, správa káblov |
Naše produkty z presných plechov sú súčasťou kompletného výrobného a integračného ekosystému. Zistite viac o doplnkových službách ponúkaných Zhejiang Jiafeng:
